Pnevmatski in Hidravlični Sistemi: Industrijska in Mobilna Uporaba

Dodaj med Google vire

Pnevmatski in hidravlični sistemi so temelj moderne avtomatizacije – od...

1 / 7

of 7

Pnevmatski in hidravlični sistemi – stran 1

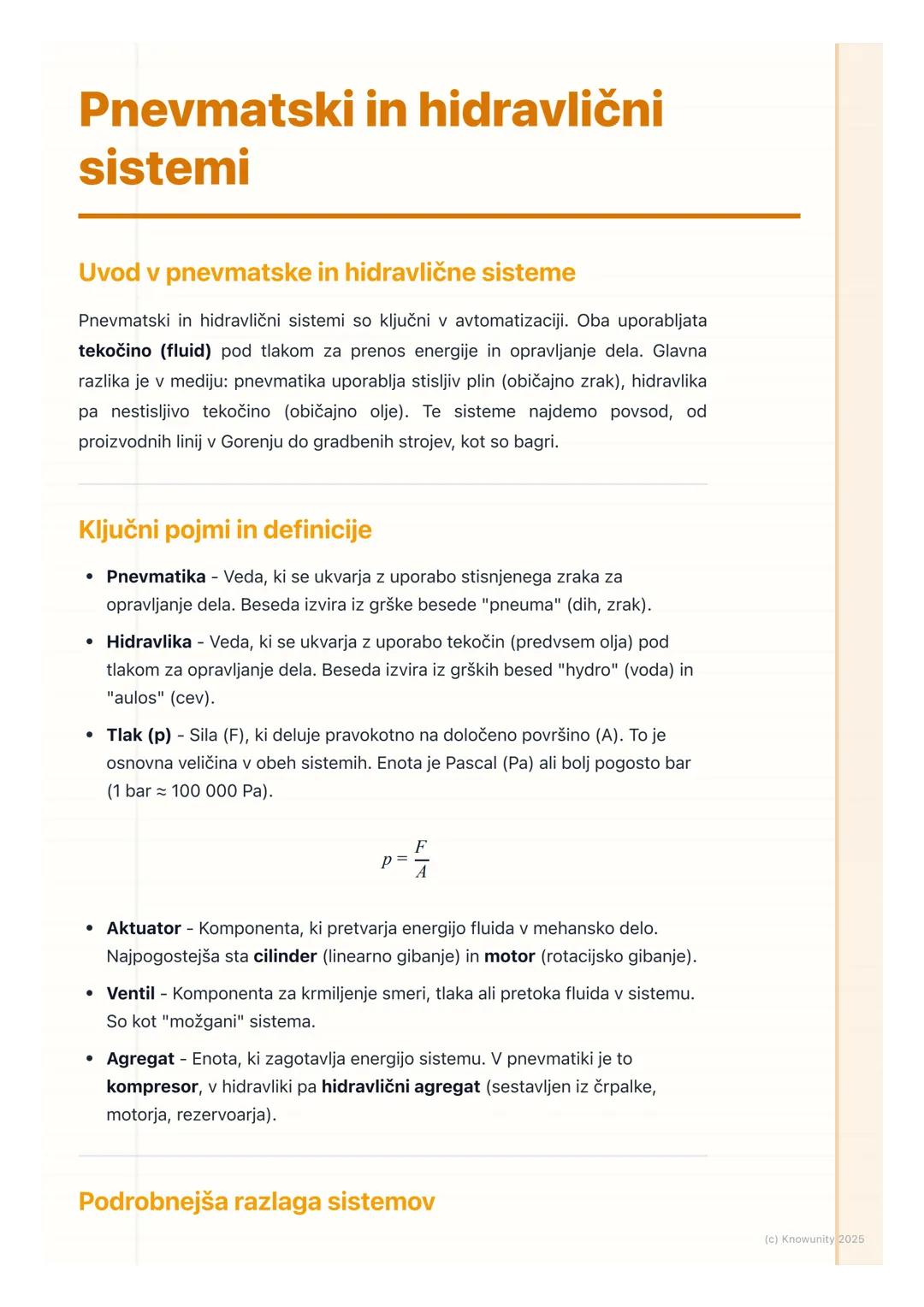

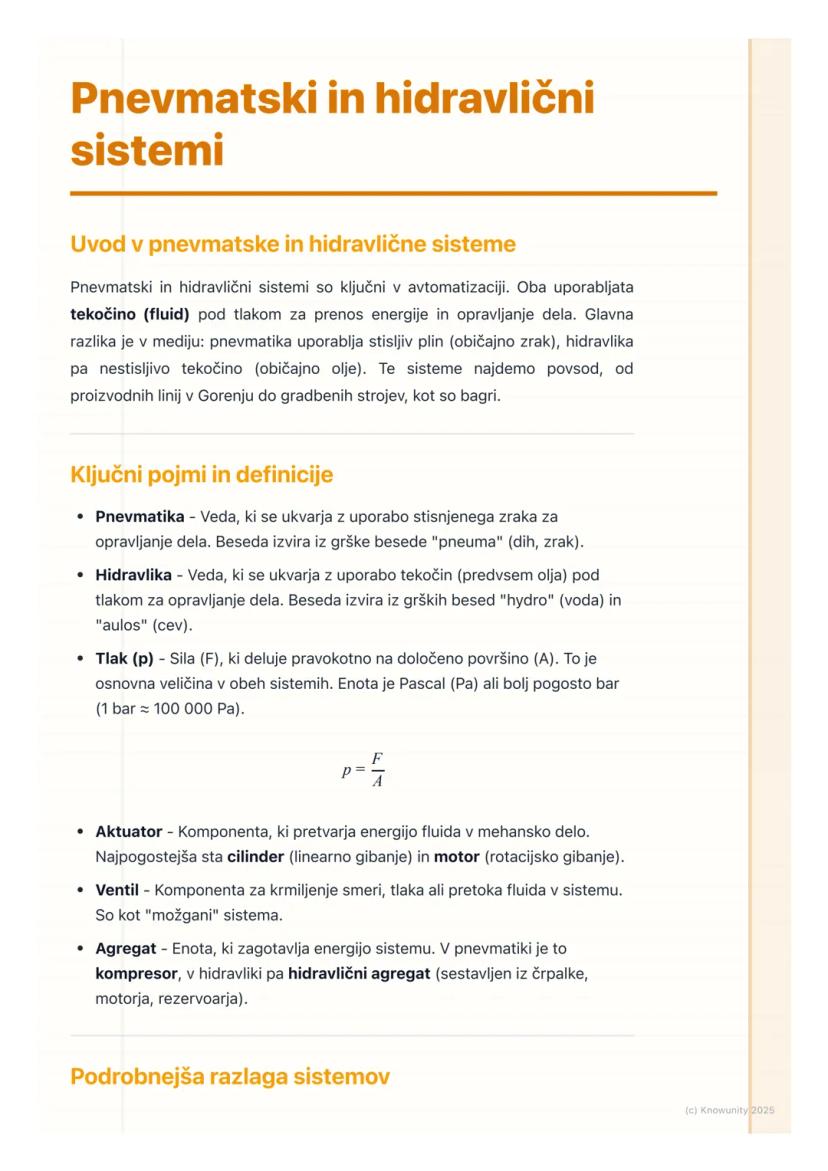

Uvod v pnevmatske in hidravlične sisteme

Ti sistemi so pravzaprav povsod okoli nas, čeprav jih mogoče ne opaziš. V Gorenju na proizvodni liniji, pri zobozdravniku (pnevmatska krona), ali ko vidiš bager, ki dviga tone materiala.

Glavna razlika je preprosta: pnevmatika uporablja stisljen zrak (ki se da stisniti), hidravlika pa olje (ki se praktično ne da stisniti). Ta razlika določa vse ostale lastnosti sistemov.

Tlak je ključni pojem, ki ga moraš obvladati: $p = \frac{F}{A}$ . To pomeni, da večji tlak ali večja površina pomeni večjo silo. Aktuatorji (cilindri in motorji) so tisti, ki dejansko opravijo delo, ventili pa so kot "možgani", ki usmerjajo tok.

Pomni: Oba sistema delujeta na istem principu – tekočina pod tlakom prenese energijo na mesto, kjer jo potrebujemo!

of 7

Pnevmatski in hidravlični sistemi – stran 2

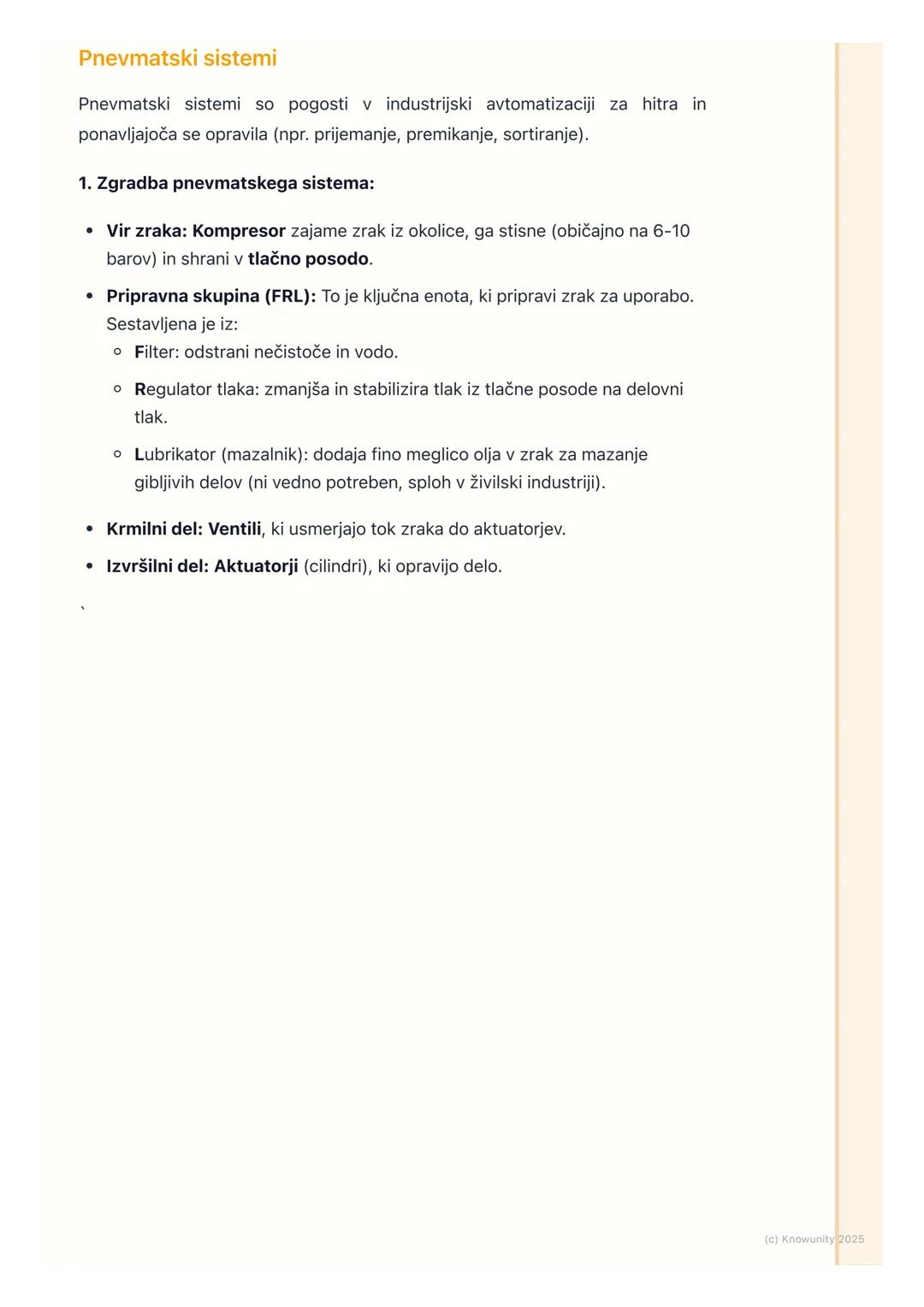

Pnevmatski sistemi

Če potrebuješ hitrost in enostavnost, je pnevmatika tvoja izbira. Idealna za ponavljajoča se opravila, kot so pakirne linije ali avtomatski vijačniki.

Zgradba sistema je logična: kompresor stisne zrak na 6-10 barov, ga shrani v rezervoar, nato pa pripravna skupina (FRL) poskrbi za čist, reguliran in namazan zrak. Filter, regulator tlaka in lubrikator delajo kot tim.

Cilindri so lahko enosmer‌ni (vzmet jih vrne nazaj) ali dvosmer‌ni (zrak jih poganja v obe smeri). Ventile označujemo z dvema številkama – prva pove število priključkov, druga število položajev. 5/2 ventil je najbolj pogost za krmiljenje dvosmernih cilindrov.

Glavne prednosti: hiter, čist, varen, poceni. Glavne slabosti: manjše sile, manj natančen zaradi stisljivosti zraka.

Praktični nasvet: V živilski industriji se pogosto izpusti lubrikator, ker olje ni zaželeno blizu hrane!

of 7

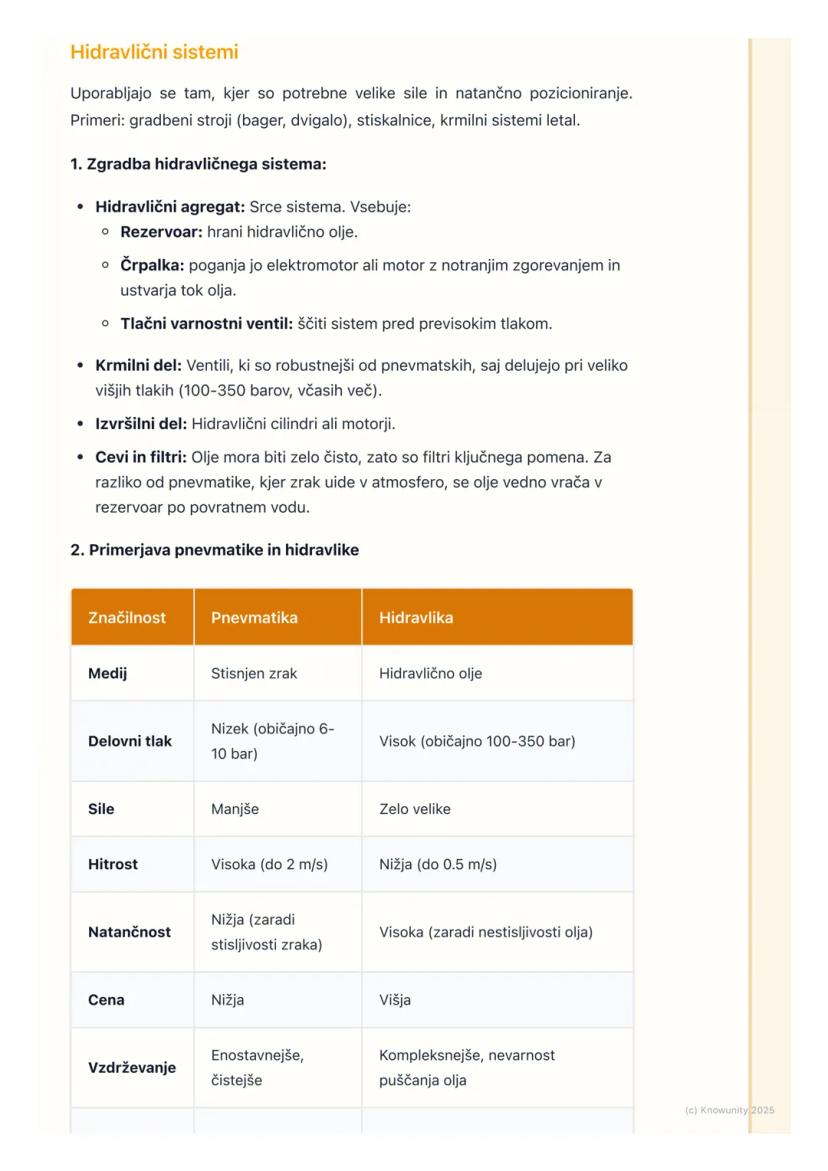

Hidravlični sistemi

Ko potrebuješ ogromno moč, pride hidravlika na vrsto. Predstavljaj si silo 100 ton, stisnjen v majhen cilinder – to je moč hidravlike.

Hidravlični agregat je srce sistema: rezervoar hrani olje, črpalka (pogonjena z motorjem) ustvarja pritisk, varnostni ventil pa ščiti pred eksplozijo. Delovni tlaki so 100-350 barov, včasih celo več!

Ključna lastnost je nestisljivost olja. To pomeni izjemno natančnost – bat se ustavi točno tam, kjer mu rečeš. Zato so hidravlični sistemi nepogrešljivi v letalstvu in kirurških robotih.

Vendar pozor: visoki tlaki so nevarni! Majhna luknja v cevi lahko ustvari curek olja, ki prereže kožo. Vedno najprej spusti tlak, potem šele delaj na sistemu.

Pascalov zakon ( $\frac{F_1}{A_1} = \frac{F_2}{A_2}$ ) omogoča čudeže – z majhno silo na veliki površini dvigneš avto!

of 7

Pnevmatski in hidravlični sistemi – stran 4

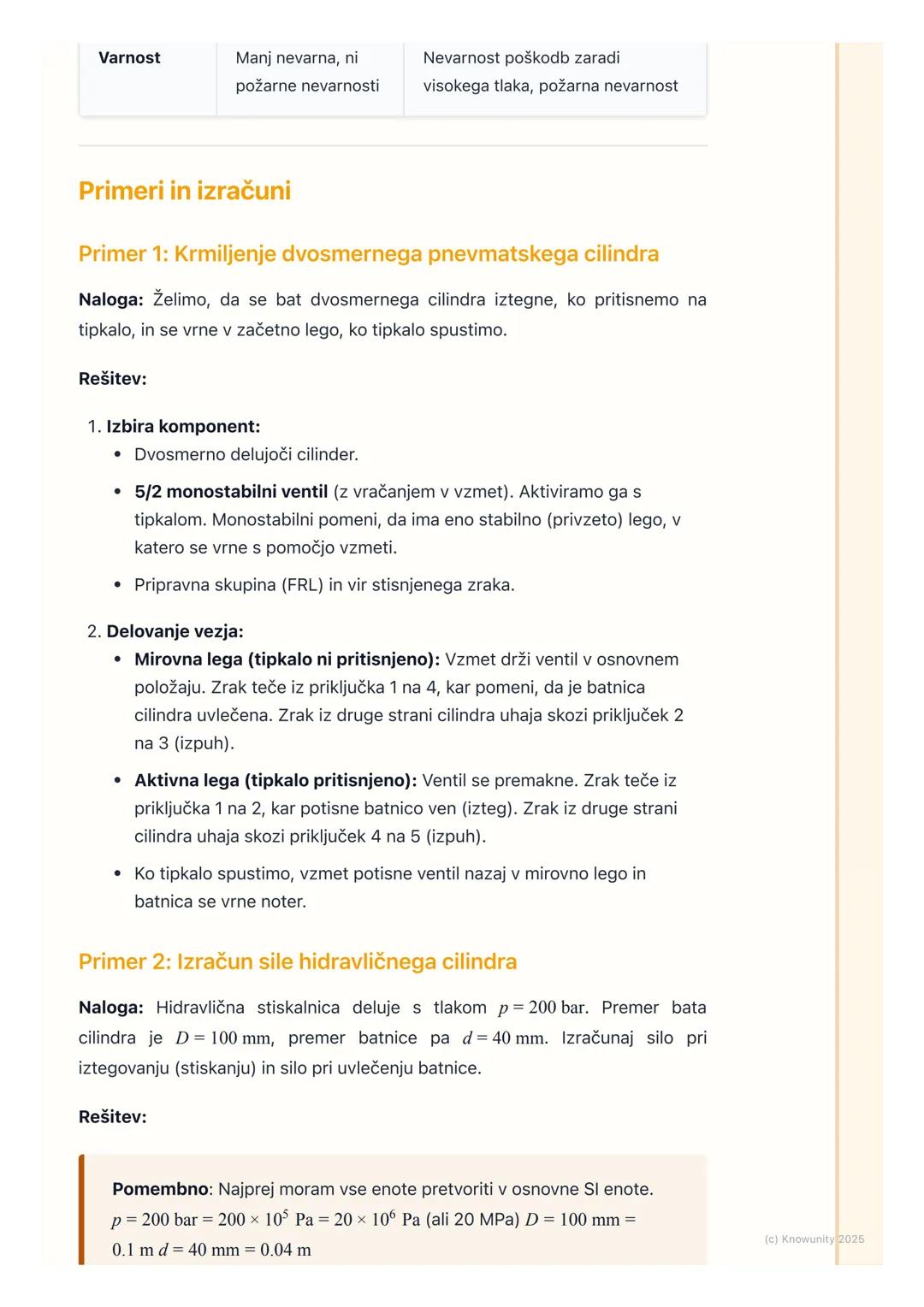

Praktični primeri in izračuni

Primer krmiljenja: Za dvosmerni cilinder potrebuješ 5/2 monostabilni ventil. Ko pritisneš tipkalo, se bat iztegne. Ko spustiš, vzmet potisne ventil nazaj in bat se vrne. Enostavno!

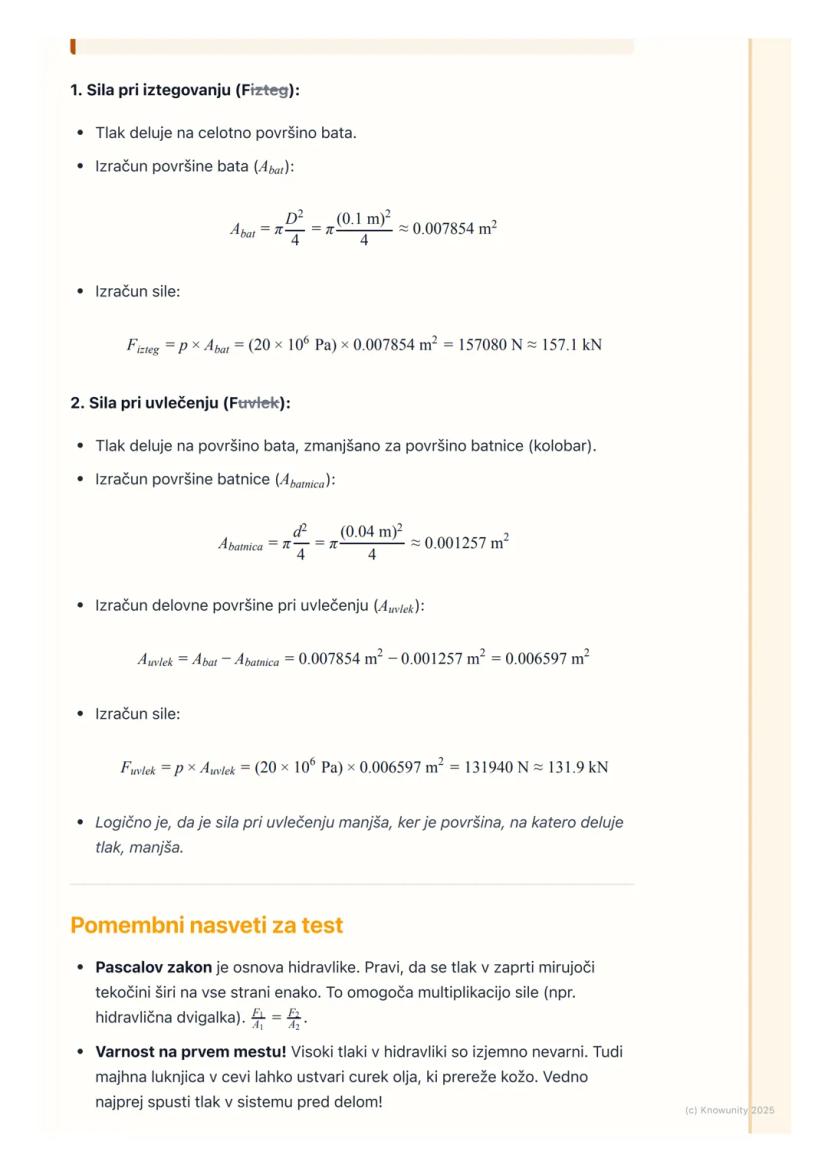

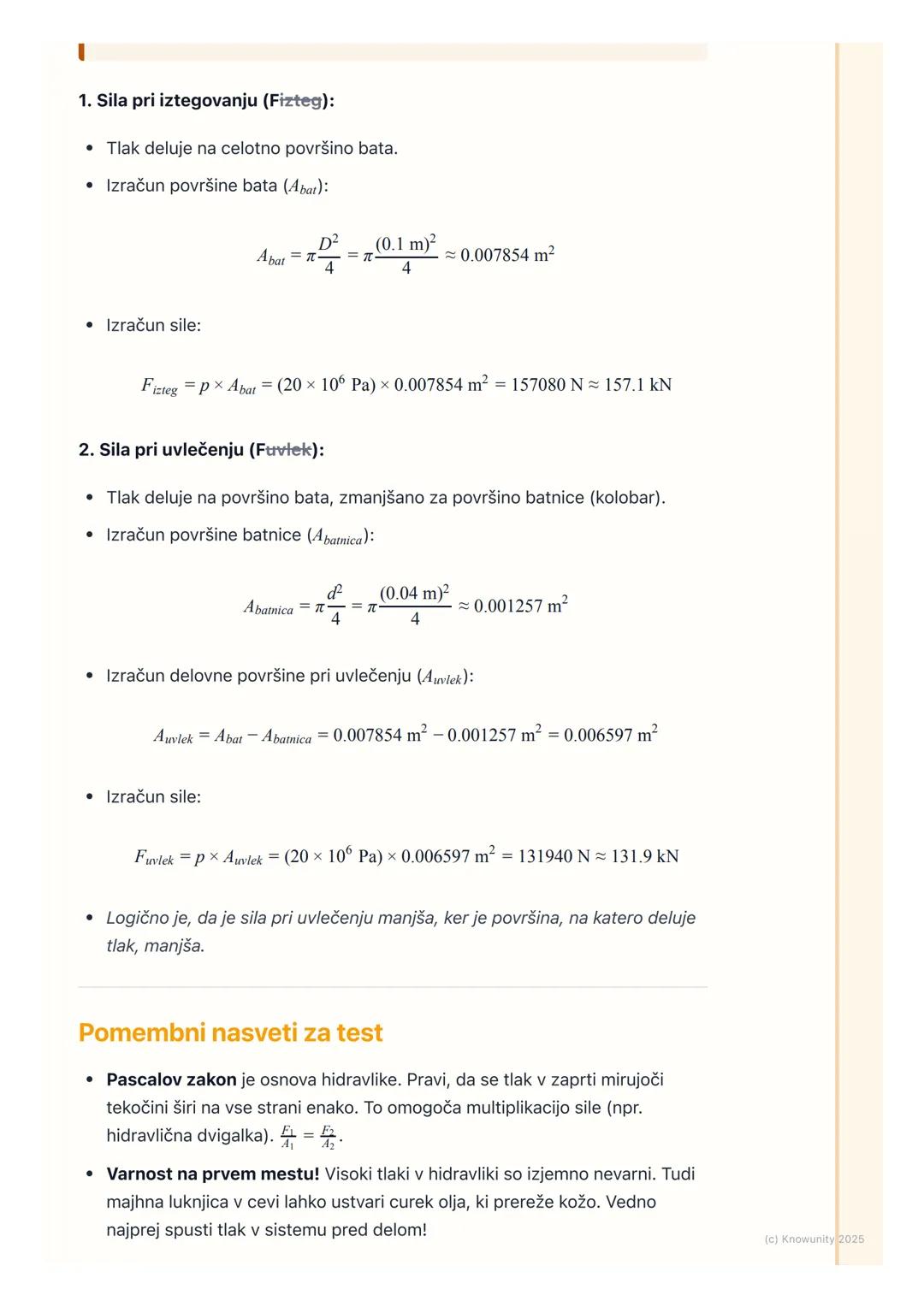

Računski primer: Hidravlična stiskalnica z 200 bar tlaka in 100 mm premer bata. Pretvorimo v SI enote: $p = 200 × 10^5 Pa$ , $D = 0,1 m$ .

Površina bata: $A = π × \frac{D^2}{4} = 0,007854 m^2$

Sila pri iztegovanju: $F = p × A = 20 × 10^6 × 0,007854 ≈ 157 kN$

Pri uvlečenju je sila manjša, ker batnica zmanjša delovno površino. Z batnico 40 mm dobimo približno 132 kN.

Namig za test: Vedno pazi na enote! Pretvoris bar v Pa (×10⁵) in mm v m (÷1000).
